電力電纜的銜接附件
1.電纜終端
電纜終端:裝置在電纜線路結尾，具有必定絕緣和密封功用，將電纜與其他電氣設備相銜接。
效果:電纜終端絕緣、導體銜接、密封和維護。
分類:
按運用場所不同分為:戶內終端、野外終端、設備終端、GIS終端;
按所用資料不同分為:熱縮型、冷縮型、橡膠預制型、繞包型、瓷套型、澆鑄(樹脂)型;
按外形結構不同分為:鼎足式、扇形、倒掛式等。
2.電纜中心接頭
電纜中心接頭:裝置在電纜與電纜之間，用于將一段電纜與另一段電纜銜接起來，起銜接導體、絕緣和密封維護的效果。
按功用不同，電纜接頭可分為:一般接頭(直線接頭)、絕緣接頭、塞止接頭、分支接頭、過渡接頭、轉化接頭、軟接頭號幾種類型;按所用資料不同，電纜接頭有熱縮型、冷縮型、繞包型(帶材繞包與成型紙卷繞包兩種)、模塑型、預制件裝置型、澆鑄(樹脂)型、注塑型等幾種類型。
3.電纜接頭的資料類型
橡塑絕緣電纜常用的終端頭和接頭型式有:
繞包型:用自粘性橡膠帶繞包制造的電纜終端頭和接頭。

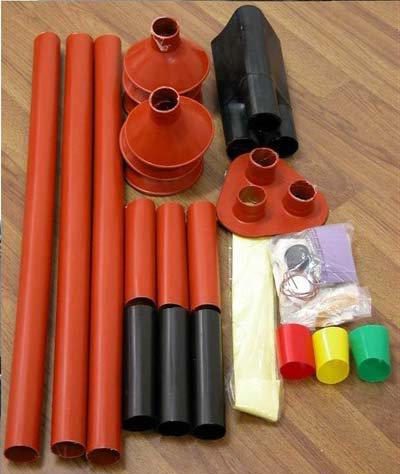

熱縮型:由熱縮短管件，如各種熱縮短管資料、熱縮短分支套、雨裙等和配套用膠在現場加熱縮短組合成的電纜終端頭和接頭。
預制型:由橡膠模制的一些部件，如應力錐、套管、雨罩等，現場套裝在電纜結尾構成電纜終端頭和接頭。
模塑型:用輻照交聯熱縮膜繞包后用模具加熱使其熔融成全體作為加強絕緣而構成的電纜終端頭和接頭。
彈性樹脂澆注型:用熱塑性彈性體樹脂現場成型的電纜終端頭和接頭。 油浸紙絕緣電纜常用的傳統型式有:殼體灌注型、環氧樹脂型。
4.電纜接頭的的技能要求
(1)導體銜接杰出。銜接點的觸摸電阻要求小而安穩。與相同長度、相同截面的電纜導體比較，銜接點的電阻比值，應不大1，經工作后，其比值應不大于1.2。
(2)絕緣牢靠。要有滿意電纜線路在各種狀態下長時刻安全工作的絕緣結構，并有必定的裕度。
(3)密封杰出。要能有效地避免外界水分或有害物質侵入絕緣，并能避免絕緣劑丟失。
(4)滿足的機械強度。電纜終端和接頭，應能接受在各種工作條件下所發作的機械應力。關于固定敷設的電力電纜，其銜接點的抗拉強度應不低于電纜導體自身抗拉強度的60,。 六、電力電纜的裝置和維護
1.電力電纜的敷設
(1)電纜敷設辦法
常見敷設辦法:地道、溝道、排管、直埋及懸掛等。
電纜地道:適用于敷有很多電纜的比如汽機廠房、鍋爐廠房、主操控樓到主廠房、開關室及饋線電纜數量較多的配電裝置等區域。
電纜溝道:適用于電纜較少而不常常交流的區域、輔佐車間及架空出線的配電裝置。
排管式電纜:一般適用于在與其他建筑物、鐵路或公路彼此穿插的地帶。
直埋式電纜:一般適用于汽機廠房、輸煤棧橋、鍋爐廠房的工作層等當?shù)亍?/div>
電纜橋架敷設:特別適用于架空敷設全塑電纜，具有容積大、外形美、牢靠性高、利于工廠出產等特色。
在實際運用時，能夠依據需求和可能，一條電纜線路往往需求選用幾種敷設方法。
(2)電纜的敷設要求
敷設次序:一般應先敷設電力電纜，再敷設操控電纜;先敷設會集的電纜，再敷設較渙散的電纜;先敷設較長一些的電纜，再敷設較短的電纜。
擺放布局:電力電纜和操控電纜應分隔擺放。同一側的支架上應盡量將操控電纜放在電力電纜的下面。關于高壓沖油電纜不宜放置過高。
一般工藝要求:應做到橫看成線、縱看成片，引出方向、彎度、余度彼此距離、掛牌方位都共同，并避免穿插壓疊，到達規整漂亮。
2.電力電纜的維護
(1)發掘時有必要有電纜專業人員在現場監護，交待施工人員有關留意事項，以避免在電纜線路上面發掘危害電纜。特別是在揭開電纜維護板后，應運用較為愚鈍的東西將外表土層悄悄挖去，用鏟車挖土?xí)r更應隨時留意，不鏟傷電纜。
(2)打掃戶內外電纜、瓷套管和終端頭，查看終端頭內有無水分，引出線觸摸是否杰出，觸摸不良者應予以處理。打掃油漆電纜支架和電纜夾，修補電纜維護管，丈量接地電阻和電纜的絕緣電阻等。
(3)鏟除地道及電纜溝的積水、污泥及其他雜物，確保溝內清潔，不積水。
(4)當電纜線路上的部分土壤含有危害電纜鉛包的化學物質時，應將該段電纜裝于管子中，并用中性土壤作電纜的襯墊及掩蓋，在電纜上涂以瀝青等，以避免電纜被腐蝕。
(5)電纜線路發作毛病后，有必要當即進行修補，避免拖延時刻太長使水分很多浸入，而擴展損壞的規模。
3.電纜的毛病測驗
電纜線路的毛病測驗:一般包含毛病測距和準確定點。
依據測驗儀器和設備的原理，大致分為電橋法和脈沖法。
電橋法:使用電橋平衡時，對應橋臂電阻的乘積持平，而電纜的長度和電阻成正比的原理進行測驗。
脈沖法:使用脈沖信號進行電纜毛病測距。它分低壓脈沖法、脈沖電壓法和脈沖電流法三種。
(1)低壓脈沖法是向毛病電纜的導體輸入一個脈沖信號，經過調查毛病點發射脈沖與反射脈沖的時刻差進行測距。
(2)脈沖電壓法是對毛病電纜加上直流高壓或沖擊高電壓，使電纜毛病點在高壓下發作擊穿放電，然后經過儀器調查放電電壓脈沖在測驗端到放電點之間往復一次的時刻進行測距。
(3)脈沖電流法與脈沖電壓法類似，差異在于前者經過一線性電流耦合器丈量電纜擊穿時的電流脈沖信號，使測驗接線更簡略，電流耦合器輸出的脈沖電流波形更簡單分辯。
